中文版 | English
冶金行业蓄热式加热炉用

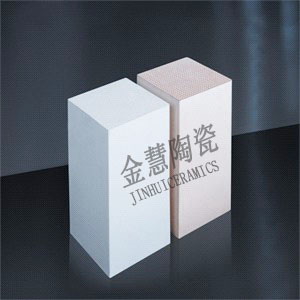

蓄热式高温空气燃烧技术(简称HTAC)具有节能和环保的双重作用,比较传统燃烧技术节约燃料20-50%,氧化烧损下降20%以上,NOx排放量减少40%以上,生产效率大大提高。作为其关键部件之一的蜂窝蓄热体具有单位体积换热面积大、传热快、气流阻力小、透热深度浅、热效率高等优点。有方孔、圆孔、六方孔等各种孔型及平面、斜面、单槽、双槽各种墙面形状。我公司技术人员根据我国工业炉的特点和使用环境,大胆创新,在国内率先用2000℃以上高温电熔铬刚玉与其它高纯材料合成制造蜂窝蓄热体、挡板砖和蓄热球。利用该合成材料耐火度高、荷重软化温度高、抗渣性好、热震稳定性好、导热快、抗冲刷性好、容重大、热容量大等优点,使用寿命达到国外同类产品水平。另外,添加的催化物在600℃左右就与烟气中的CO、HC化合物发生催化燃烧,进一步提高余热回收和降低污染气体的排放,现正在大面积推广。

(2)规格型号

长*宽*高

孔数

孔格宽

壁厚

边壁厚

比较面积

开孔率

端面形状

200*100*100

20*9

圆孔¢8.5

2.3

2.5

280

51


150*100*100

36*24

方孔¢3*3

1.1

1.2

734

52


150*100*100

35*20

六方孔¢4

1.0

1.2

687

65


150*100*100

10*6

六方孔¢12

4.0

4.0

210

50


150*100*100

35*20

六方孔¢3.5

1.5

1.5

570

50


150*100*100

17*13

圆孔¢7.5

1.2

1.3

366

57


150*100*100

33*19

圆孔¢4

1.0

1.3

568

53


150*100*100

15*9

圆孔¢8.5

2.3

2.5

280

51


150*100*100

38*22

六方孔¢3.6

0.9

1.2

696

63


150*100*100

42*28

方孔¢2.6*2.6

1.0

1.1

815

53


100*100*100

7*6

六方孔¢12

4.0

4.0

224

52


100*100*100

31*31

方孔¢2.65*2.65

0.55

0.7

1065

67


100*100*100

24*24

方孔¢3*3

1.1

1.2

741

52


100*100*100

23*20

六方孔¢4

1.0

1.2

608

84


100*100*100

10*9

圆孔¢8.5

2.3

2.5

280

51





(3)物理性能

性能

材质


堇青石

堇青石莫来石合成

莫来石

刚玉莫来石

铬刚玉莫来石

锆刚玉莫来石

容重(g/cm3)

0.6-0.8

0.7-0.9

0.8-1.0

0.9-1.1

0.9-1.15

0.9-1.15

热膨胀系数(20-1000 ℃)*10-6·0C-1

1.8-2.3

4-5

5-6

5-6.5

5-6.5

5-6

比热容(J·(g·K)-1

≥0.85

≥0.90

≥1.0

≥1.10

≥1.15

≥1.15

导热系数(1000℃(w·(m·k)-1

≥1.0

≥1.10

≥1.20

≥1.20

≥1.30

≥1.30

最高使用温度(℃)

1250

1350

1450

1550

1550

1550

A轴耐压强度/MPa

≥20

≥22

≥22

≥25

≥30

≥30

B轴耐压强度/MPa

>8

>10

>10

>12

>15

>15




(4)化学性能

成分

材质

堇青石

堇青石莫来石合成

莫来石

刚玉莫来石

铬刚玉莫来石

锆刚玉莫来石

SiO2

42-52

40-50

35-38

25-30

23-28

23-28

AL2O3

36-40

45-50

60-65

65-70

65-70

65-70

MgO

12-15

6-9

≤0.5

≤0.5

≤0.5

≤0.5

Fe2O3

<1.0

<1.0

<1.0

<1.0

<1.0

<1.0

K2O+Na2O+CaO

<1.2

<1.2

<1.2

<1.2

<1.2

<1.2




首 页 | 关于我们 | 产品展示 | 新闻资讯 | 生产设备 | 在线订单 | 联系我们
Copyright @ 2016-2017 版权所有:萍乡市金慧特种陶瓷有限公司 电 话:15932869520 文小姐
传 真:0799-3679366 E-mail:[email protected]
